Tæknilegar áskoranir og lykilstýringarpunktar
- Þykktarstýring og þynning: Við mótun er efnið við kórónu teygt. Þykktarþynning er stærsta áskorunin. Nauðsynlegt er að reikna út þykkt eyðublaðsins og mótunarferli til að tryggja að þynnsti punkturinn uppfylli enn styrkleikakröfur. Marg-punktaþykktarmæling er skylda.
- Samræmd upphitun og hitastýring: Ó-jafn upphitun meðan á heitum mótun stendur leiðir til ójafnrar myndunar, mikillar afgangsstreitu eða jafnvel sprungna. Hitastigs-stýrðir upphitunarofnar eru nauðsynlegir.
- Verkfæri og búnaður: Hálfkúlulaga teygjur eru djúpar með mikla sveigju, sem krefst mikillar framleiðslu nákvæmni. Það þarf mjög mikla-vökvapressu með stórum borðum.
- Að stjórna röskun meðan á hitameðferð stendur: Stór hálfkúlulaga haus er hætt við að skekkjast vegna eigin þyngdar eða óviðeigandi stuðnings meðan á hitameðferð stendur, sem krefst sérhannaðra vögga eða innréttinga.
- Efniseiginleikar: Krefst framúrskarandi heitrar mýktar og höggseigni. Algeng efni eru SA516 Gr.70 (kolefnisstál fyrir þrýstihylki), SA387 Gr.11/22 (króm-mólýbdenstál) og ýmis ryðfrítt stál (td SA240 304/316).
Kjarnasamanburðartafla
Hálfkúlulaga endar úr ryðfríu stáli og kolefnisstáli sýna verulegan mun á framleiðsluferlum, frammistöðu og notkun. Taflan hér að neðan sýnir skýrt helstu aðgreiningarefni þeirra
| Samanburðarvídd | Hálfkúlulaga fatenda úr ryðfríu stáli | Hálfkúlulaga fatenda úr kolefnisstáli |
|---|---|---|
| 1. Kjarnaframmistaða | Frábær tæringarþol gegn oxandi umhverfi, mörgum sýrum, basum og saltlausnum. Hár hreinlætisgráðu, auðvelt að þrífa. | Framúrskarandi vélrænni eiginleikar, hár styrkur og seigja. Lélegt tæringarþol, viðkvæmt fyrir ryð, krefst hlífðarhúð. |
| 2. Efniskostnaður | Mjög hár. Málblöndur (Ni, Cr, Mo) gera verðið venjulega 3-8 sinnum hærra eða meira en kolefnisstál. | Lágt. Verulegur hráefniskostnaður, hagkvæmt almennt-val. |
3. Munur á framleiðsluferli
| Samanburðarvídd | Hálfkúlulaga fatenda úr ryðfríu stáli | Hálfkúlulaga fatenda úr kolefnisstáli |
|---|---|---|
| • Mótun | Kýs frekar Cold Press Forming (sérstaklega fyrir austenitic einkunnir eins og 304/316). Forðist oxun við háan-hita og „næmingu“ (karbíðúrkomu). Ef það er heitt-pressað þarf verndandi andrúmsloft eða súrsun í kjölfarið. | Notar fyrst og fremst Hot Press Forming. Upphitun yfir 900 gráður dregur úr aflögunarþol, sparar pressufjölda og er ákjósanlegasta kostnaðar-aðferðin. |
| • Hitameðferð | Ströngari og flóknari kröfur. - Austenitískt ryðfrítt stál (304/316): Aðallega lausnarglæðing (hitun í 1050-1150 gráður fylgt eftir með hraðri kælingu) til að endurheimta tæringarþol, létta álagi og bæta sveigjanleika. - Tvíhliða ryðfrítt stál (2205): Krefst lausnarglæðingar og slökunar til að ná kjörnu tveggja-fasa hlutfalli og eiginleikum. |
Tiltölulega einfaldara ferli. - Aðaltilgangur: Streitulosandi glæðing eða eðlileg og temprun til að koma í veg fyrir leifar álags, bæta örbyggingu og endurheimta hörku. - Hitastig: Venjulega á bilinu 600-900 gráður. |
| • Yfirborðsmeðferð | Gagnrýnin. Súrsun og óvirking er skylda til að fjarlægja kalksteinn (eftir heita myndun) eða smíðismengun (eftir kalda myndun) og mynda þétt krómoxíðlag á yfirborðinu, sem er lykillinn að tæringarþol þess. | Valfrjálst. Felur venjulega í sér sandblástur eða kúlublástur, fyrst og fremst til að útvega hentugt yfirborð fyrir síðari málningu eða tæringarvörn. |
| • Suðu | Krefjandi. Krefst stýrðs hitainntaks, samsvarandi fyllimálma og ráðstafana eins og bakhliðarhreinsunar til að koma í veg fyrir niðurbrot á tæringarþoli á suðusvæðinu. | Þroskað og tiltölulega auðveldara ferli. Notar samsvarandi lág-vetnisrafskaut eða fyllivíra. |
Ítarleg útskýring á lykilferlismun
Val á mótunarhitastigi er grundvallaratriði
- Kolefnisstál: Heitt pressun er hagkvæmur fyrsti kostur. Hár hiti dregur verulega úr afrakstursstyrk þess, auðveldar aflögun og nýtir fasabreytingu til að betrumbæta kornbygginguna.
- Ryðfrítt stál: Kaldpressun er ákjósanleg til að forðast "næmingu" (Fyrir austenítískt ryðfrítt stál veldur það að vera á bilinu 450-850 gráður kolefni sameinast krómi, myndar krómkarbíð og leiðir til krómeyðingar á kornamörkum, sem getur valdið tæringu milli korna). Ef heitpressun er nauðsynleg (fyrir þykkar plötur) er nauðsynlegt að kæla hratt í gegnum næmingarsviðið eða nota verndandi andrúmsloft.
Tilgangur hitameðferðar er allt annar
- Kolefnisstálhitameðferð: Kjarnamarkmiðið er "Að bæta vélræna eiginleika".
- Hitameðferð úr ryðfríu stáli (glæðing lausnar): Kjarnamarkmiðið er "endurheimta tæringarþol". Það leysir karbíð aftur upp í austenítíska fylkið og "læsir" þau í fastri lausn með hraðri kælingu.
Nauðsyn yfirborðsmeðferðar er með ólíkindum
- Fyrir ryðfríu stáli er súrsun og passivering ekki snyrtiskref; það er mikilvæga ferlið sem gefur því tæringarþolið-líf. Án þessa óvirka lags er tæringarþol ryðfríu stáli verulega skert.
Rökfræði ákvörðunar um efnisval
Þegar þú velur skaltu fylgja þessari rökfræði:
- Aðalatriði: Miðlungs og umhverfi: Ef miðillinn er vatn, gufa, loft eða ó-ætandi olíur, er kolefnisstál (+ hlífðarhúð) hagkvæmur kostur.
- Ef tæringar- eða hreinlætiskröfur eru fyrir hendi: Velja verður ryðfríu stáli. Sérstakur einkunn (304, 316L, Duplex, o.s.frv.) þarfnast frekari ákvörðunar út frá miðli (sérstaklega klóríðinnihaldi), hitastigi og streitustigum.
- Kostnaður vs. líftímaskipti-afsláttur: Þótt ryðfrítt stál hafi meiri upphafsfjárfestingu, gætu viðhalds-frjáls, lang-lífseinkenni þess boðið upp á betri heildareignarkostnað. Kolefnisstál krefst áframhaldandi viðhalds og endurnýjunarkostnaðar á húðun.

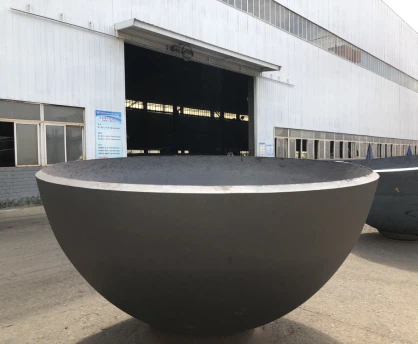

Myndir af öðrum kolefnisstálverkefnum
